调压阀(减压阀)

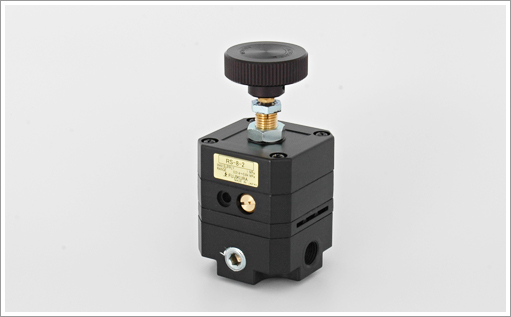

超精密减压阀RS系列

特长

压力控制方式是因为采用滚动膜片与计量膜合的伺服平衡方式,可以实现精密的压力调整。

高精度控制
可以实现敏感度0.1%F.S.,反复再现性±0.1%F.S.的高精度空气压力控制。
优异的特性
具有非常优异的排气特性,压力特性,流量特性。特别是最小排气压力(排气敏感度)为0.03kPa。(有非常优异的理论计算值,张力控制,气动平衡装置的用途是最为适用的。)
优异的始动安定性
长时间不动作后,也没有必再调整压力设定。

PAGETOP

用途

张力控制
与BF气缸(SC系列)的组合
印刷机械,纸张机械,塑料膜加工机械,纤维机械等。
推压控制
与BF气缸(FC系列)的组合
研磨机械,纸张机械,塑料膜加工机械,纤维机械等
定比减压阀
计量添装装置相关的减压阀控制,等
通过遥控信号来控制出口压力的设定
其他,气动平衡装置,微量空气压力调节装置,泄漏检测仪器,点胶机等用途最为适用。

PAGETOP

规格

内部先导式 RS-4 RS-8 RS・HR-8
使用流体 洁净压缩空气
压力设定范围 (MPa) 0.014~0.42 0.014~0.84
进口压力范围 (MPa) 1.MAX.
排气的有无
反复再现性 (%.F.S) ±0.1以内
感度 (%.F.S) 0.1以内
最小排气压力 (kPa) 0.03 (理论计算值)
排气流量 (Nl/min) ※1 130 260
空气消费量 (Nl/min) ※2 3.7以内
使用温度范围 (℃) 5~60
配管连接口径 (Rc) 1/8(仅限 RS-4、RS-8)・ 1/4 ・ 3/8
压力表连接口径 (Rc(PT)) 1/4 (2孔)
托架 标准配备
质量 (kg) 0.75

※1:设定压力0.02MPa时的排气流量。
※2:因为是溢流型减压阀,时常大气排放。

PAGETOP

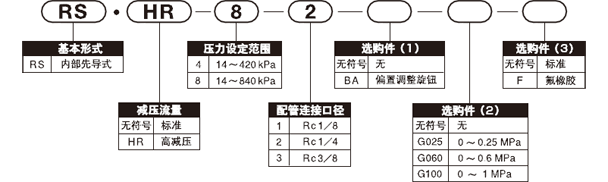

型号表示方法

型号表示方法

※配置1是指压力表。 →有关压力表(PDF)

PAGETOP

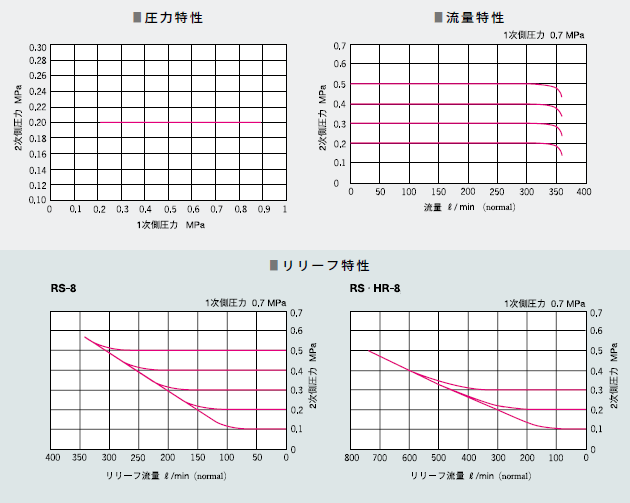

特形

特形

PAGETOP

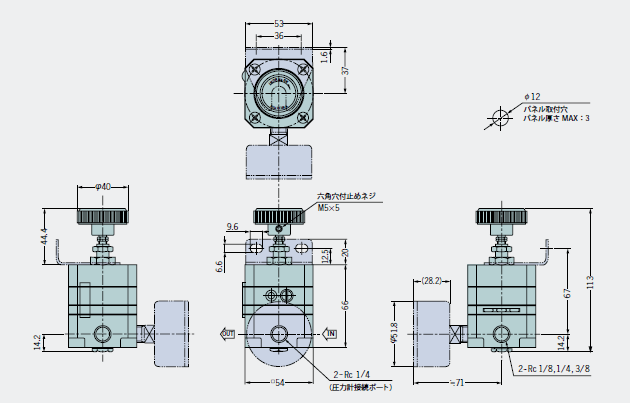

外观尺寸图

外观尺寸图
