HOME » BF气缸 » 低摩擦(敏锐型)SCSA系列

BF气缸

低摩擦(敏锐型)SCSA系列

特长

  • SCSA系列的BF隔膜变得更薄,同级别中摩擦最低・感度更高的实现。
    与以往的低摩擦BF气缸相比较,摩擦抵抗值可以达到1/2
    摩擦抵抗值(本公司产品比较)
    ・新产品SCSA-63-78-S1-B0 ・・・ 2.6N
    ・以往产品SCS-63-78-S1-B0 ・・・・・ 5N

BF气缸的共同特长

完全密封
因为采用了BF膜片,空气的泄漏非常少。
极低摩擦
・针对微小的压力变动也可以敏感的应答。
・基本上没有迟滞现象。
・0.01MPa的微压也可以作工。
・低速的场合也可以平顺的动作。
・长时间停止后,也可以平顺的动作。
无需润滑
压力空气配管无需设置润滑装置。

PAGETOP

用途

  • 凹版印刷机的张力控制
  • 各种研磨装置的推压控制
  • 液晶用薄膜制造装备的张力控制
  • 各种试验机,检测装置
  • 各种工业用薄膜制造设备的张力控制

BFシリンダ共通の用途

BF气缸是需要避免空气泄漏,针对微小压力变动有敏感反应的场合下,最为适用。

  • 自动控制器械,压力辊,浮动辊等高感度的传感装置。
  • 避免油雾污染,无尘的设备。
  • 镜片,宝石等研磨机械。
  • 需要一定的出力的场合,精密传动装置(例:点焊装置)。
  • 紧急制动的传动装置。

PAGETOP

规格

动作方式 单动型
气缸径 (mm) 63
行程 (mm) 78
使用流体 洁净压缩空气(无供油)
使用压力范围 (MPa) 0.01~0.4
使用温度范围 (℃) 0~60
轴承型号 线性滚珠轴承
安装方式 基本型,L型,F型,R型,T型,P型

※ 有效受压面积 2730
※ 弹簧应力 0行程时:23.5(N)
         满行程时:47(N)
※ 安装方式的详细请参阅产品目录。 →目录下载(PDF)

PAGETOP

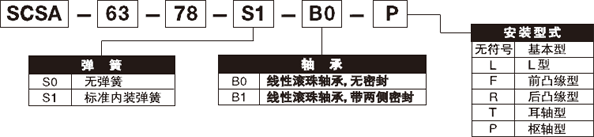

型号表示方法

型号表示方法
