HOME » 调压阀(减压阀) » 超精密气动继电器 RR系列

调压阀(减压阀)

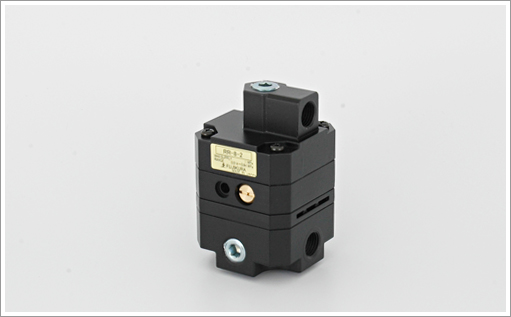

超精密气动继电器 RR系列

特长

与其他减压阀相比,针对输入的外部先导压力信号的改变出口压力设定可以改变的减压阀。
压力控制方式,因为采用了滚动隔膜与金属计量膜合的伺服平衡方式所以可以实现精密的压力调整。
RR系列的正负偏差调整,可以实现出力变化1:1的精密压力控制。

高精度的控制
可以实现感度0.1%F.S,反复再现性±0.1%F.S.的高精度空气压力控制。
优异的特性
具有优异的排气特性,减压特性,流量特性。特别是排气最小压力(排气感度)可以达到0.03kPa,因为有优异的(理论计算值),最适用于张力控制,气动平衡装置等用途。
优异的起动压力特性
长时没有动作的情况下,没有必要压力在调整。
可以进行遥控操作
采用RR系列气动继电器可以进行远程操作。

PAGETOP

用途

张力控制
与BF气缸(SC系列)的组合。
推压控制
与BF气缸(FC系列)的组合。
研磨机械,摩擦试验机,土质实验机,切割装置等
定比减压阀
计量装配机械关连的阀控制等
通过远程操作进行出口压力设定
其他,气动平衡装置,其微量空气压力调节装置,泄漏检测仪器,点胶机等用途最为适用。

PAGETOP

规格

内部先导式 RR-8 RR・HR-8
使用流体 洁净压缩空气
压力设定范围 (MPa) 0.014~0.84
进口压力设定范围 (MPa) 1.MAX.
输入信号压力 (MPa) ※1 0.14~0.84
排气特性的有无
反复再现性 (%.F.S) ±0.1以内
感度 (%.F.S) 0.1以内
排气最小特性 (kPa) 0.03 (理論計算値)
排气流量 (Nl/min) ※2 130 260
空气消耗量 (Nl/min) ※3 3.7以内
使用温度范围 (℃) 5~60
配管连接口径 (Rc) 1/4 ・ 3/8
压力表连接口径 (Rc(PT)) 1/4 (2处)
支架 标准装备
质量 (kg) 0.72(带偏置调整旋钮0.78)

※1:压力设定0.2MPa时的排气流量
※2:因为标准溢流型,空气大气排放

PAGETOP

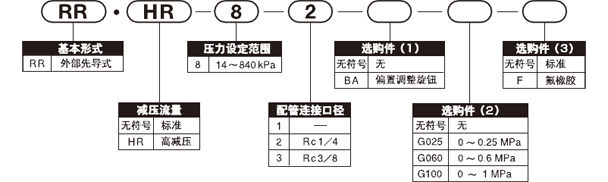

型号表示方法

型号表示方法

※配置1是指压力表。 →有关压力表(PDF)

PAGETOP

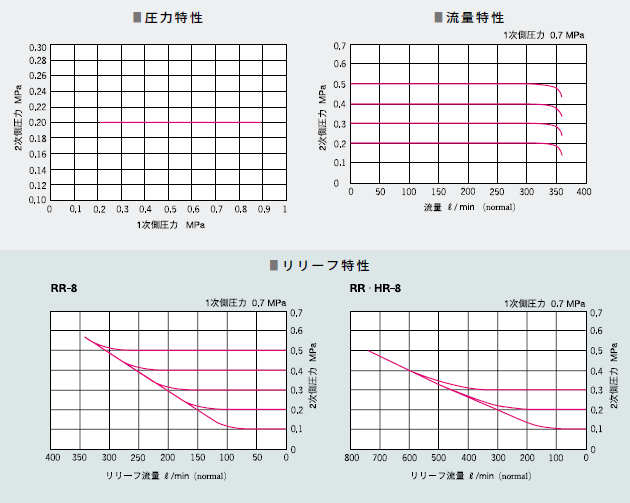

特形

特形

PAGETOP

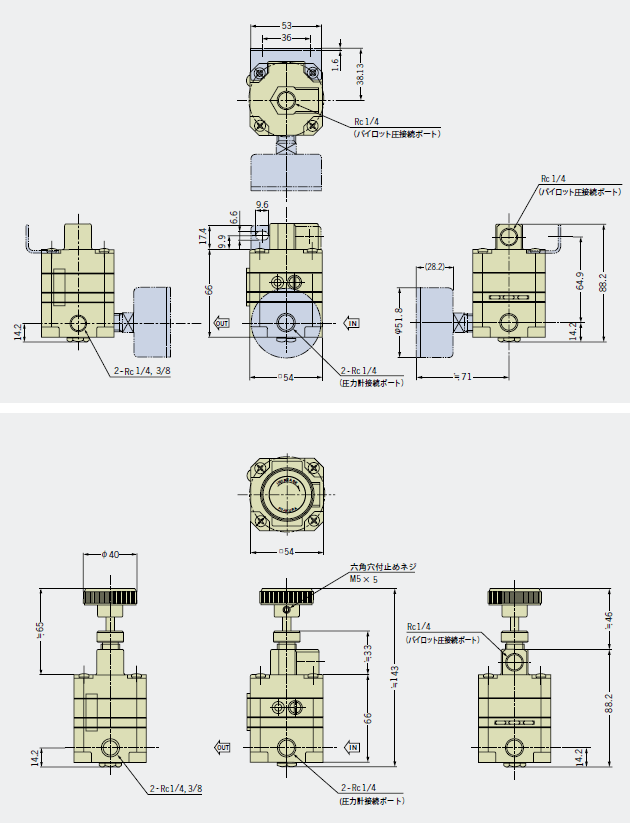

外观尺寸图

外观尺寸图
