BF气缸

标准型FC系列

特长

  • FC系列是BF气缸的基本型号,缸径φ10~200mm,备有各种型号。
  • 各种尺寸都备有单动型及双动型(限于缸径φ25mm以上)。
  • 安装支架备有L型,F(R)型,T型,P型。(但是,缸径φ25mm以上)

BFシリンダ共通の特長

完全密封
因为采用了BF膜片,空气的泄漏非常少。
极低摩擦
・针对微小的压力变动也可以敏感的应答。
・基本上没有迟滞现象。
・0.01MPa的微压也可以作工。
・低速的场合也可以平顺的动作。
・长时间停止后,也可以平顺的动作。
无需润滑
压力空气配管无需设置润滑装置。
优异的耐压性
BF隔膜的特性与普通的橡胶膜片相比较,有非常强的耐压特性。 (BF隔膜的构成是在强力的聚酯布上面附着橡胶。)

PAGETOP

用途

BFシリンダ共通の用途

BF气缸是需要避免空气泄漏,针对微小压力变动有敏感反应的场合下,最为适用。

  • 自动控制器械,压力辊,浮动辊等高感度的传感装置。
  • 避免油雾污染,无尘的设备。
  • 镜片,宝石等研磨机械。
  • 需要一定的出力的场合,精密传动装置(例:点焊装置)。
  • 紧急制动的传动装置。

PAGETOP

规格

作动方式 单动推出型,双动型
气缸径(mm ) 10~200
行程(mm) 6~320
使用流体 洁净压缩空气(无需供油)
使用压力范围(MPa) 0.01~0.7 (※1)
使用温度范围(℃) 0~60
轴承型 干性衬套轴承
安装方式 基本型,L型,F支架,R支架,T支架,P支架

※1 双动气缸的缸径为φ25开始,压力范围0.02~0.7
※详细安装方式请参照产品目录。 →目录(PDF)

PAGETOP

尺寸

缸径 10 12.5 16 20 25 31.5 40 50
行程 6 11 10 16 8 22 6 16 26 14 24 35 8 24 36 48 16 36 50 64
缸径 63 80 100 112 125
行程 16 42 59 78 30 62 87 108 46 86 115 144 42 88 122 156 52 102 140 178
缸径 140 160 180 200
行程 62 122 162 204 82 142 192 240 96 168 226 280 112 192 256 320

PAGETOP

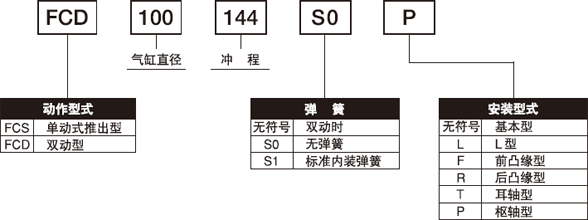

型号表示方法

型号表示方法
