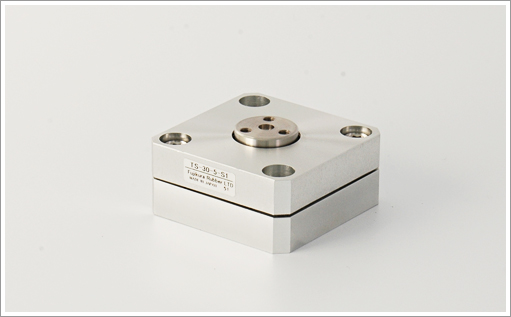

薄型TC

特长

在省空间领域也可以达到高精度的推压控制

  • 极薄极限的控制了安装高度的设计。
  • 超群的密封性因为使用了膜片,空气渗漏非常少。
  • 超群的应答性针对微小的变化也会作出敏感的应答。
  • 始动性优良长时间停止后也可以平顺的动作。
  • 无尘室大气侧没有有轴承摩擦的部分,基本没有产生灰尘。
  • 不需要润滑空气压力配管不需要设置润滑装置。

PAGETOP

用途

BFシリンダ共通の用途

BF气缸是需要避免空气泄漏,针对微小压力变动有敏感反应的场合下,最为适用。

  • 自动控制器械,压力辊,浮动辊等高感度的传感装置。
  • 避免油雾污染,无尘的设备。
  • 镜片,宝石等研磨机械。
  • 需要一定的出力的场合,精密传动装置(例:点焊装置)。
  • 紧急制动的传动装置。

PAGETOP

规格

动作方式 单动推出型
缸径 (mm) 12 20 30 40
行程 (mm) 3 5
有效受压面积 (mm2)※ 80 250 570 1050
弹簧应力
(N)
零行程 0.39 0.98 1.77 4.41
满行程 0.59 1.76 3.77 6.37
活塞旋转防止构造
使用流体 洁净压缩空气(无供油)
使用压力范围 (MPa) 0.07~0.5 0.02~0.5
耐压力 (MPa) 0.75
使用压力温度范围 (℃) 0~60(不可冻结)
配管口径 M5×0.8(螺母)
质量(g) 35 65 110 160

※ 中间行程时的有效受压面积。
